污水池防腐工程施工時(shí)所要具備條件及施工要求

污水池防腐工程施工時(shí)所要具備條件及施工要求
一、污水池防腐工程施工時(shí)所要具備那些條件：
1、污水池防腐工程施工環(huán)境溫度以5—25℃為宜，相對濕度不大于8%，玻璃鋼施工前嚴(yán)格檢查地面基礎(chǔ)是否平整，在地面不完全干透的情況下不能進(jìn)行施工由于施工環(huán)竟在地下室所以必要時(shí)設(shè)有通風(fēng)及低壓照明設(shè)施。
2、基層表面要求
混凝土表面應(yīng)堅(jiān)固、密實(shí)、平整，不應(yīng)有起砂、起殼、裂紋等現(xiàn)象。水池內(nèi)壁等基礎(chǔ)采用混凝土一次抹好，陰陽角應(yīng)做成斜角或圓角，以達(dá)到方便施工的目的。
3、工藝操作
（1）配制耐環(huán)氧樹脂的容器應(yīng)保持清潔、干燥、無油污。
（2）配制膠料時(shí)，每次配制量應(yīng)根據(jù)工程量及操作人數(shù)而定，隨用隨配。
（3）環(huán)氧樹脂由酒精和T31配制達(dá)到固化程度，程序如下：在容器中取定量的環(huán)氧樹脂，然后加入T31固化劑充分?jǐn)嚢杈鶆颍�配好后�?0分鐘內(nèi)用完。
（4）涂刷玻璃布層數(shù)為三遍，第一道涂刷完畢進(jìn)行第二遍工序，依次施工到面涂完畢。在確定面涂完全固化的情況下即可使用。
4、質(zhì)量要求
（1）環(huán)氧防腐施工完畢后表面色澤均勻無漏涂氣泡等現(xiàn)象出現(xiàn)。
（2）耐腐蝕層表面光滑平整，增強(qiáng)層的凹凸部分高差不得超過壁厚的20%。
5、成品保護(hù)
（1）不允許在防腐層上進(jìn)行強(qiáng)度檢查，以免測試的小孔給成品帶來不利影響。但可將具有酸堿物質(zhì)滴灑在表面進(jìn)行防腐性能測試。
（2）嚴(yán)防焊接火花掉在成品表面，如有接觸時(shí)必須設(shè)襯板或鐵板做為防護(hù)。玻璃鋼防腐工程施工方案。

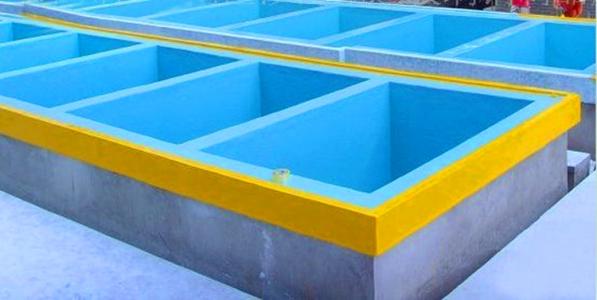

河北君正防腐工程有限公司污水池防腐工程施工技術(shù)：

二、污水池防腐施工要求
污水池防腐施工：
1）污水池舊防腐層的清除。
2）污水池防腐施工
污水直接排放造成的污染直接威脅到人們的身體健康。一是飲用水中的致病微生物將會引起傳染病的蔓延,二是水中有毒物質(zhì)通過食物鏈在人體內(nèi)富集將造成人的急慢性中毒、癌癥和其他公害病。
施工順序:
混凝土基礎(chǔ)表面處理/環(huán)氧底漆/膩?zhàn)泳植空移?環(huán)氧玻璃鋼層/環(huán)氧樹脂面漆/施工工程完工
⑴應(yīng)用特性
①形式多樣。各種樹脂、固化劑、改性劑體系幾乎可以適應(yīng)各種應(yīng)用對形式提出的要求，其范圍可以從極低的粘度到高熔點(diǎn)固體。
②固化方便。選用各種不同的固化劑，環(huán)氧樹脂體系幾乎可以在200度溫度范圍內(nèi)固化。
③粘附力強(qiáng)。環(huán)氧樹脂分子鏈中固有的極性羥基和醚鍵的存在，使其對各種物質(zhì)具有很高的粘附力。環(huán)氧樹脂固化時(shí)的收縮性低，產(chǎn)生的內(nèi)應(yīng)力小，這也有助于提高粘附強(qiáng)度。
④收縮性低。環(huán)氧樹脂和所用的固化劑的反應(yīng)是通過直接加成反應(yīng)或樹脂分子中環(huán)氧基的開環(huán)聚合反應(yīng)來進(jìn)行的，沒有水或其它揮發(fā)性副產(chǎn)物放出。它們和不飽和聚酯樹脂、酚醛樹脂相比，在固化過程中顯示出很低的收縮性。
⑤力學(xué)性能。固化后的環(huán)氧樹脂體系具有優(yōu)良的力學(xué)性能。
⑥電性能。固化后的環(huán)氧樹脂體系是一種具有高介電性能、耐表面漏電、耐電弧的優(yōu)良絕緣材料。

以上是河北君正防腐工程有限公司專業(yè)技術(shù)人員為您詳解的污水池防腐工程施工時(shí)所要具備條件及施工要求，希望對您有所幫助，如果您有這方面的需求請聯(lián)系我們或來直接廠參觀訂購，總經(jīng)理及全體員工熱忱歡迎您的到來！
